變壓器有載開關測試儀,【天正華意電氣設備(玉溪市分公司)tianzh3611-6】始終堅守品質底線,所售產品嚴格遵循標準,確保每一件變壓器有載開關測試儀產品都達到行業水平。我們深知,品質是企業發展的基石,也是贏得客戶信賴的關鍵。熱誠歡迎各界朋友前來我廠洽談業務,聯系人:楊經理,地址:平度市平安路2號。

變壓器有載開關測試儀 數據管理界面6.7波形查看界面“數據管理”界面下按下確認鍵可進入“波形查看”界面，“波形查看”界面可以查看測量和分析波形。“波形查看”界面與“波形分析”界面操作相同。6.8系統設置開機界面進入系統設置轉入系統設置界面（如圖11）。當前選項為“時間設置”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。按“取消”轉回到開機界面。圖11 系統設置界面6.8.1 時間設置系統設置界面下選中時間設置可轉入時間設置界面（如圖12）。修改方法同參數設置里的觸發電平。確認保存修改以后的值，返回放棄修改直接返回。6.8.2 儀器校準“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。6.8.3 刪除記錄選中 “刪除記錄”選項可刪除當前所有歷史記錄。6.8.4 其他設置儀器所需的其他是設置。圖12 時間設置界面七、波形分析1.從圖13可以看出，橋接前時間過長，已達50ms（是正常時間的三倍），并且不止是一相，而是三相差不多。這是典型的快速機構儲能彈簧老化，速度變慢。2．從圖14中可以看到A相從單到雙（3-4）和雙到單（4-3）有對稱的過零段，是在單數側，且過渡電阻值從儀器上觀察遠大于50Ω（超過50Ω可以看成開路）。這是典型的過渡電阻缺陷。吊檢后發現單數側過渡電阻已斷裂。3．圖15中這個波形是由于開始測試時，靈敏度選的比較高，又是由3-2方向（電感量增加）容易引起震蕩。適當降低靈敏度由1-n方向測試結果正常。4． 從圖16中看出，A相波形較亂，打出的過渡電阻值僅0.3-0.5Ω，而且從1-7均如此。 吊檢發現A相切換開關引出線軟連接有斷股，造成A相過渡電阻被短接（未接死）。現場處理后，波形正常。八、常見故障1．CPU板故障可能出現的波形（見圖17）。處理辦法：更換CPU板圖

變壓器有載開關測試儀開關轉換完后，儀器顯示：藍色的線條是儀器自動分析數據標定的線條，可以人性化的改動。此圖為變壓器有載開關有斷點的波形，白顏色的圓圈是提醒用戶注意。⑥點擊“”放大變形顯示，調整數據：可以選擇 A相 B相 C相 分別查看按上下可以修改坐標，藍色的線條一起移動，使測試的結果更加準確。返回上級屏幕這個時候要點擊保存。⑦點擊“打開”可以查詢，保存 刪除 導出數據文件導出文件刪除二．不帶繞組測試①．有中性點的把有載開關的U V W 三相的1 2 3 45。。分別連接在一起儀器的A B C O分別對應的接在U V W和中性點上，接線方式 YO 測試方法和帶繞組測試一樣。②. 沒有中性點的把有載開關的U V W 三相的1 3 5 7。。分別連接在一起2 4 6 8。。分別連接在一起儀器的A B O分別對應的接在U V W上，接線方式Y(jié) 測試方法和帶繞組測試一樣③. 對于中間調壓的有載開關U V W 三相的1 2 3 4.。。。分別連接在一起U V W 三相的另外一端都連接在一起作中性點儀器的 A B C O分別對應的接在U V W上和作的中性點上接線方式 YO 測試方法和帶繞組測試一樣。六．開關的動作原理及數據分析：下圖是一相開關的動作原理開關的動作是由a b c d e f g的順序依次動作，儀器測試出來的波形如下：R0：線圈電阻和連線電阻（不計）.R1：個過渡電阻阻值. R2：第二個過渡電阻阻值T0：同期性（以A相為參考點）T1：個電阻運行時間T2：個電阻與第二個電阻并聯運行時間（橋接時間）T3：第二個電阻運行時間T4：整體過渡時間七．上位機的安裝：在儀器內面配置的U盤插上電腦，打開U盤，復制文件到計算機的桌面即可。雙擊文件出現打開U盤，查找可以分析的文件（可以根據時間 檔位來查找）點擊文件出現光標移到波形中間，顯示的是哪個點的時間和阻值。點擊轉換WORD文檔顯示:文件在U盤內面，要打開WORD文檔顯示測試的報告。變壓器有載分接開關測試報告測試時間

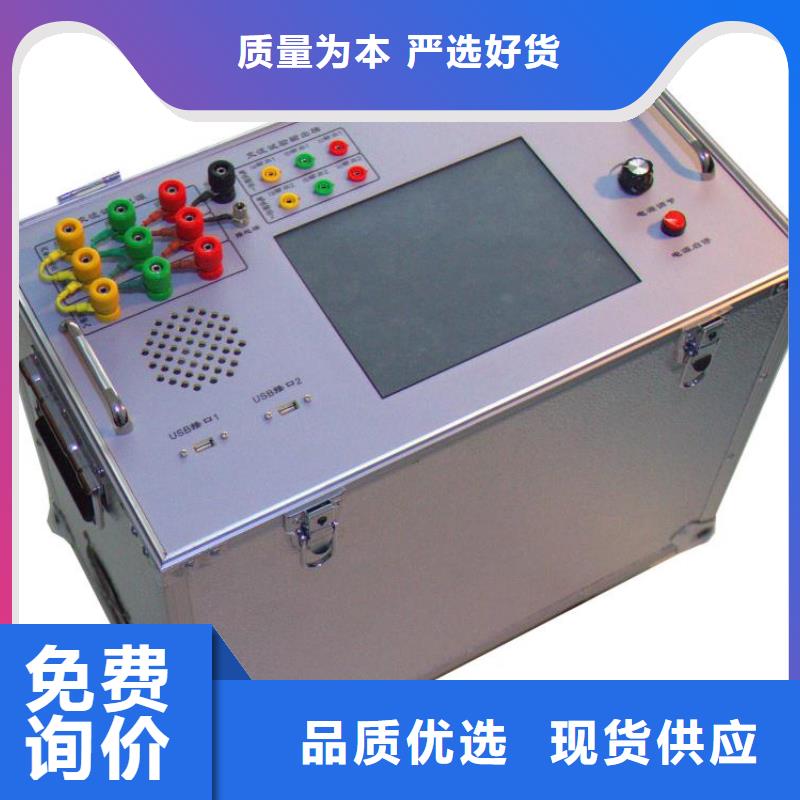

變壓器有載開關測試儀變壓器有載分接開關測試儀 變壓器有載分接開關測試儀可以檢查有載分接開關的動作順序、同城切換時間，具備測量有載開關的過渡波形、同城過渡時間、同城接觸電阻及三相同期性等功能。 具體要求如下： a.三相恒流源充電，充電電流：3A/1A檔； 0.6A/0.2A 檔 b.端口 電壓：24V c.過渡電阻 量程：100Ω d.過渡電阻測量范圍：1A 檔：0.4Ω~20Ω 0.2A 檔：10Ω~100Ω e.波形記錄時間長度：300ms f.采樣速率：30k g.時間分辨率：0.1ms h.電阻分辨率：0.1Ω i.準確度：過渡電阻：±5％讀數±0.1Q 過渡時間：±0.5％讀數±0.2ms
