高壓開關測試儀,認準【天正華意電氣設備(贛州市分公司)tianzh3611-6】,以廠家直銷的模式,確保產品的高品質與性價比,產品銷售網絡遍及全國各省,滿足不同地區的客戶需求。3年來廣受客戶信賴,聯系人:楊經理,地址:平度市平安路2號。

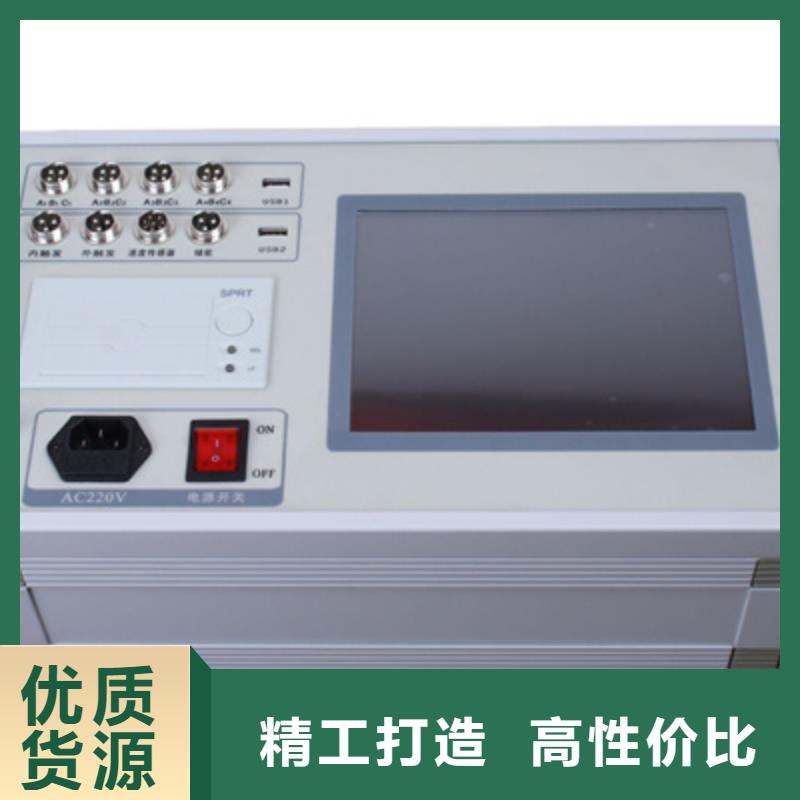

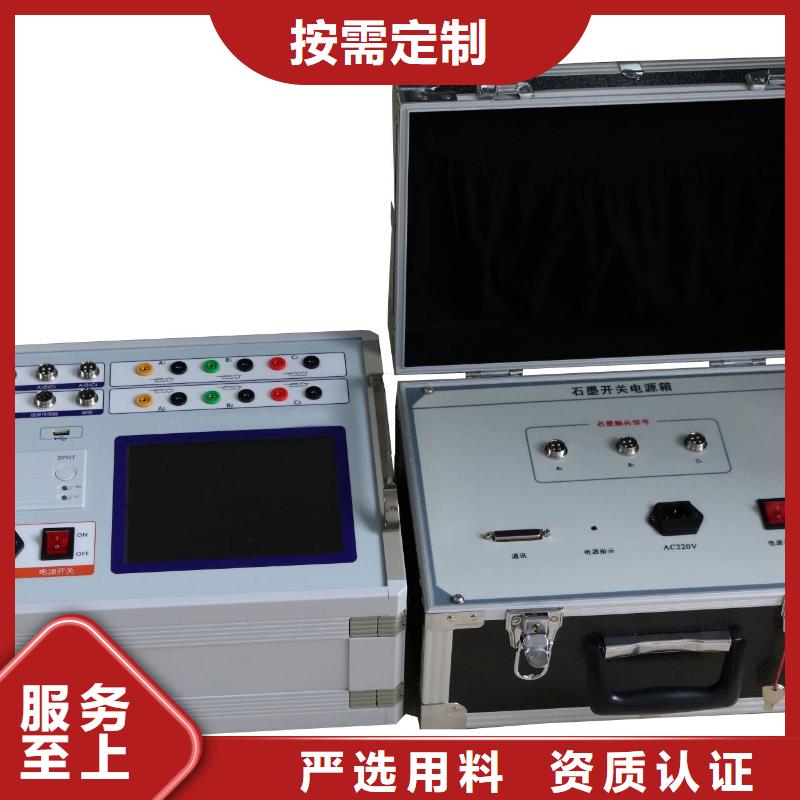

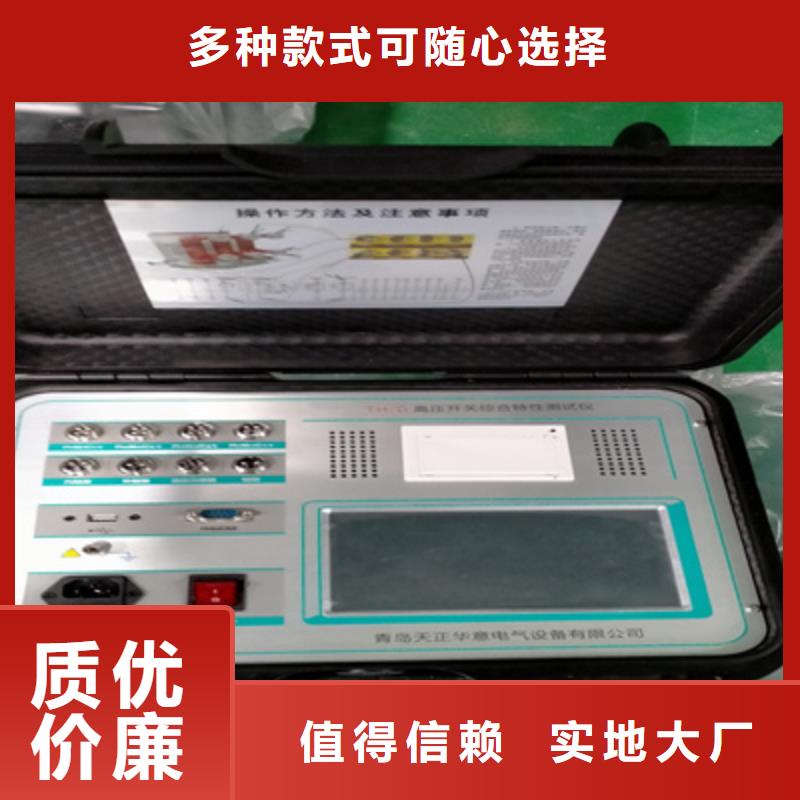

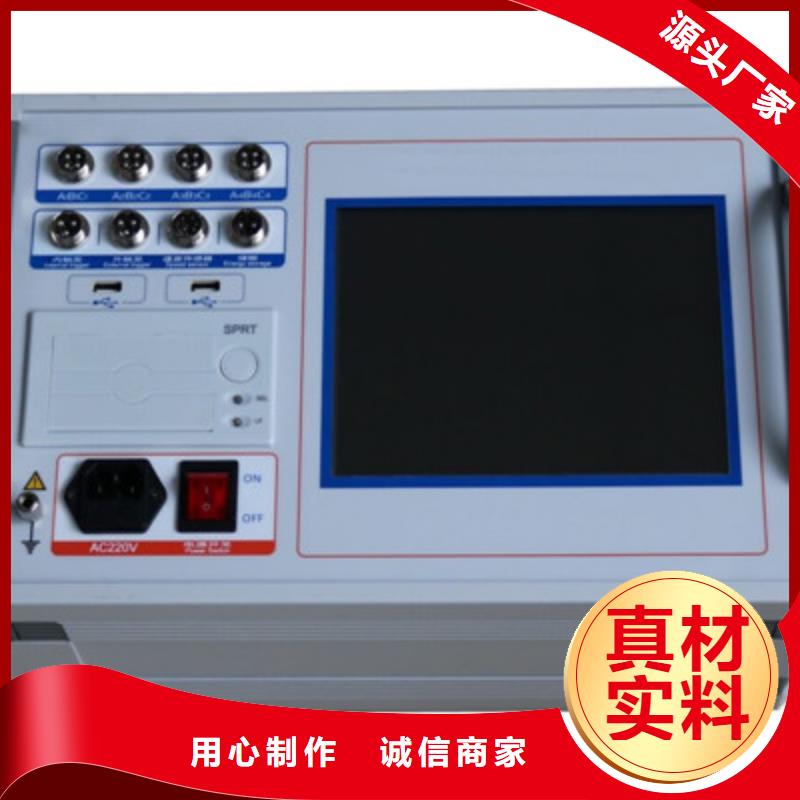

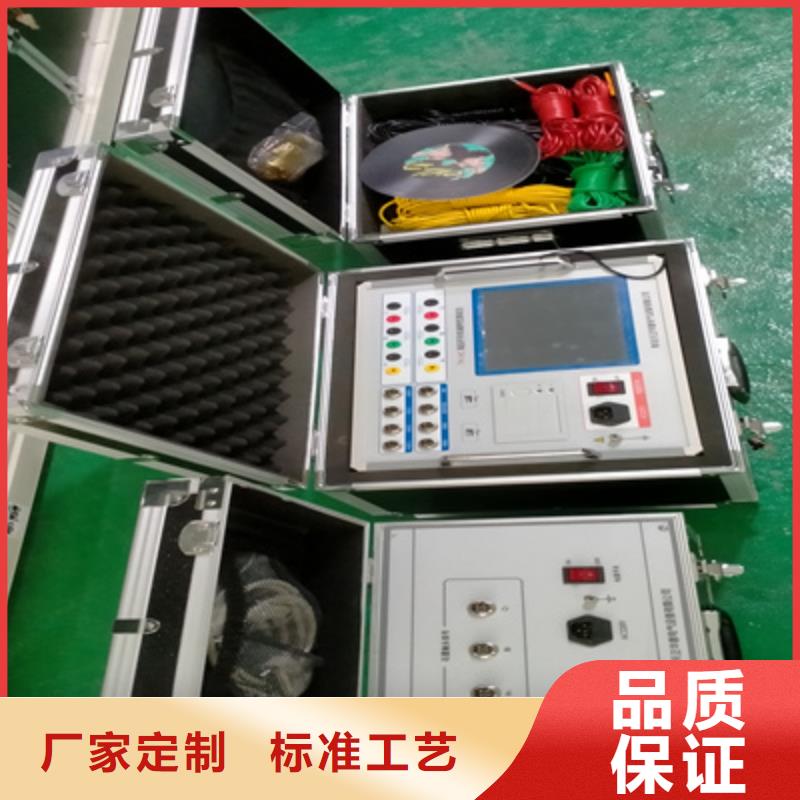

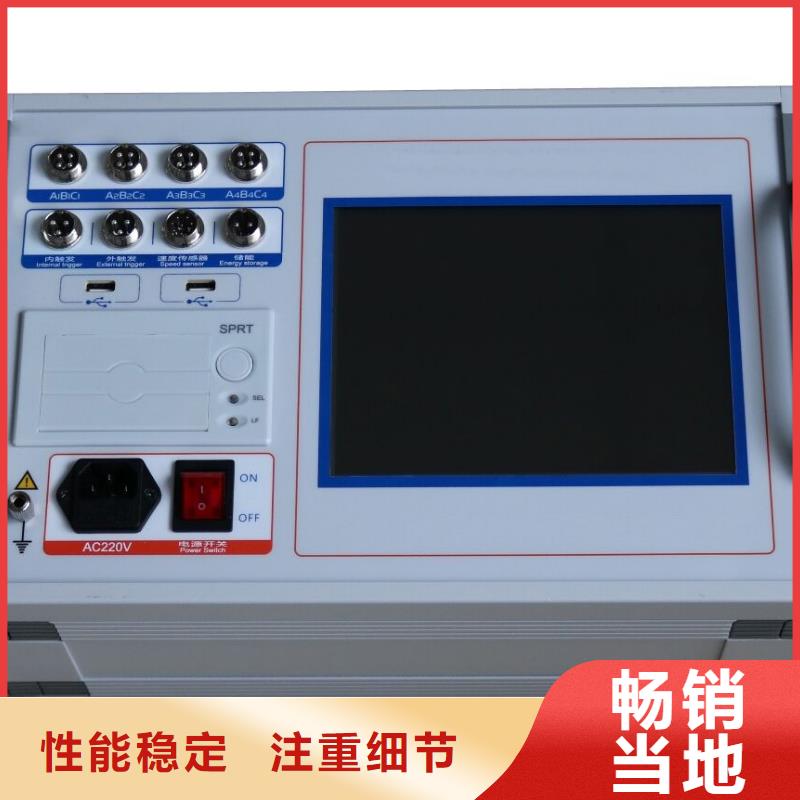

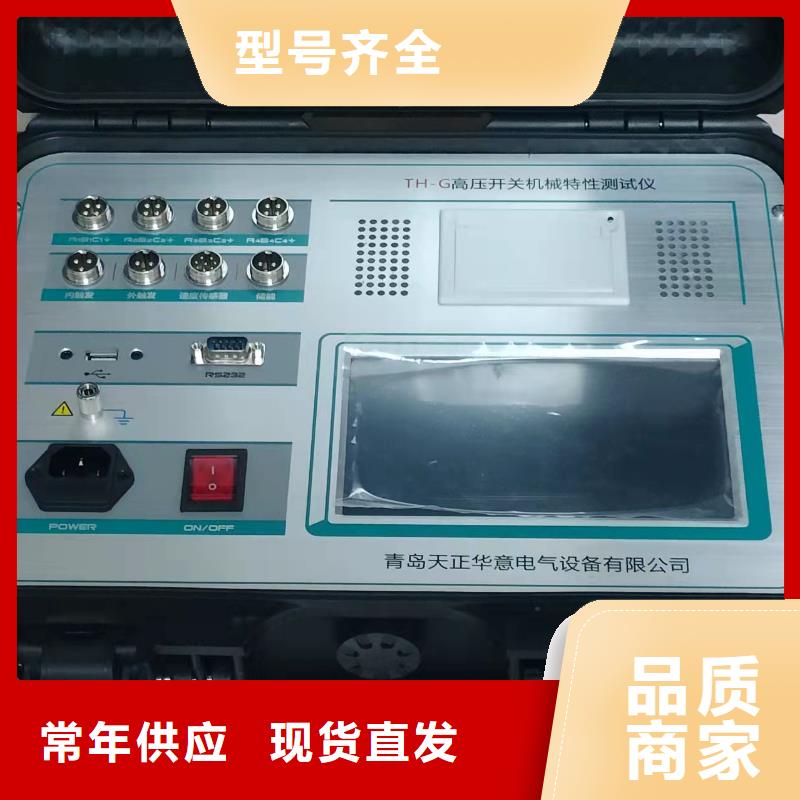

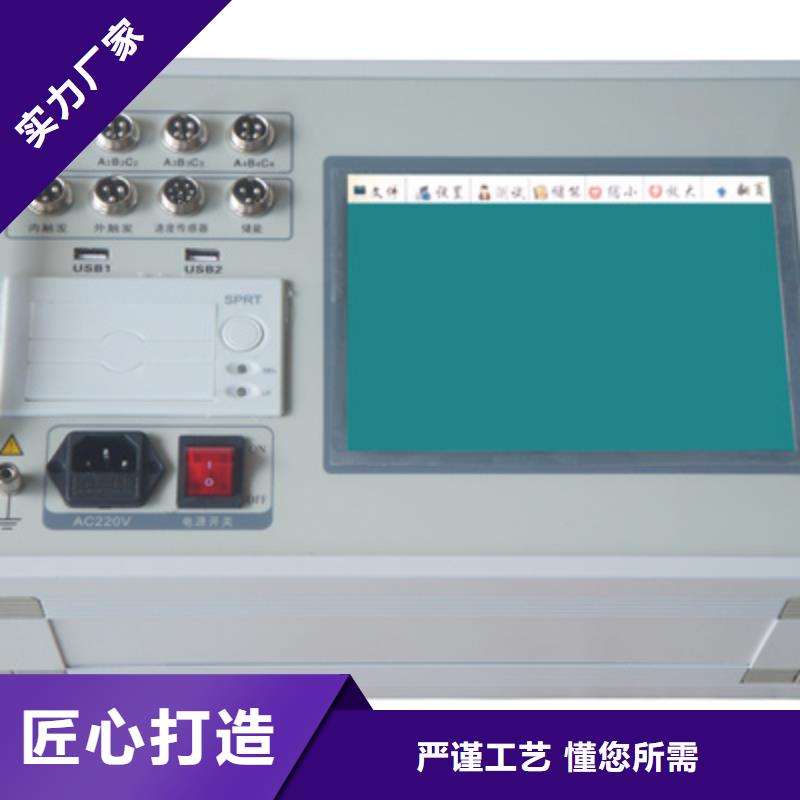

高壓開關測試儀、斷口線、合分閘控制、傳感器安裝方式：6.1.斷口接線方試：該儀器共設二個斷口測試輸入接口，每個斷口共四線，分別為A1(黃線)、B1(綠線)、C1(紅線)接三相動觸頭端，GND(黑線)靜觸頭（三相短接），總共可對六斷口的斷路器(開關)的測試取樣。下圖中以三斷口和六斷口斷路器連接為例，斷口測試輸入接口都用上，連接方式為：A1、A2、接斷口輸入的黃線，B1、B2接斷口輸入綠線，C1、C2接斷口輸入紅線，對于三相三斷路器連接就只需用前一個斷口測試信號輸入接口，其中A1斷口為主斷口。（注：三斷口，六斷口斷路器共一個公共地GND）雙端接地示意圖6.2內觸發分合閘控制接線方法：現場試驗時，如果采用儀器內部電源，合閘控制線（紅色）、分閘控制線（綠色）、公共線（黑色）接入到儀器面板的“內觸發”端口（航空插頭）, 儀器 分＋、合＋、負 輸出時，一般須接在輔助開關接點前（可有效保護線圈和儀器）。接線時注意切斷高壓開關裝置自有的操作電源（斷開刀鍘或者拔掉保險），以免兩種電源沖突,損壞儀器.

高壓開關測試儀 主要技術參數：1．時間測量：12路 固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期合閘（分閘）彈跳時間（彈跳次數）測試范圍：0.01ms～20s，分辨率：0.01ms,測試范圍：20s～200s，分辨率：0.1ms,在200ms以內準確率：(0.1％t±0.1)ms2.合閘電阻測量：3/6路固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期合閘電阻投入時間3. 測量范圍：20～10KΩ,分辨率0.1Ω，準確度：3％±1個字4.石墨觸頭測量：3/6路固有分閘（合閘）時間（選配）分閘（合閘）相內不同期分閘（合閘）相間不同期測量電流：10A5．速度測量：剛分（剛合）速度指定時間段（行程段或角度段）平均速度6. 測速范圍：1mm傳感器 0.01～25.00m/s，0.1mm傳感器 0.001～2.50m/s0.5°角度傳感器 1周波/ 0.5°7．行程測量：動觸頭行程（行程）接觸行程（開距）過沖行程或反程（超程）直線傳感器：50mm，分辨率:0.1mm，測量范圍：0-50mm.360線傳感器：360о，分辨率:0.5о,測量范圍：5-1000mm.8. 電流顯示：電30A,分辨率：0.01A。9.儀器電源 ：AC/DC 220V ± 10％；50Hz ± 2％10.直流電源輸出:DC20～260V連續可調，DC110V≤30A（短時），DC220V≤ 20A(短時)。11.外觸發觸發電壓：AC/DC10-300V，電流≤120A12.隔離開關測量范圍：⑴、電壓輸出：DC10～260V（可調）；⑵、電源輸出時間：0.01-20秒（可設置）；⑶、斷口信號采集時間為200秒；⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數13.主機體積：360×260×170mm14.使用環境： -20℃~＋50℃15.相對濕度：≤90％

高壓開關測試儀 主要技術參數：時間測量：12路 固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期合閘（分閘）彈跳時間（彈跳次數）測試范圍：0.01ms～20s，分辨率：0.01ms,測試范圍：20s～200s，分辨率：0.1ms,在200ms以內準確率：(0.1％t±0.1)ms2.合閘電阻測量：3/6路固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期合閘電阻投入時間3. 測量范圍：20～10KΩ,分辨率0.1Ω，準確度：3％±1個字4.石墨觸頭測量：3/6（選配）路固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期測量電流：10A5.雙端接地測量：3/6（選配）路固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期6．速度測量：剛分（剛合）速度指定時間段（行程段或角度段）平均速度7. 測速范圍：1mm傳感器 0.01～25.00m/s，0.1mm傳感器 0.001～2.50m/s0.5°角度傳感器 1周波/ 0.5°8．行程測量：動觸頭行程（行程）接觸行程（開距）超行程過沖行程或反程（超程）9.測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。直線傳感器：100mm，測量范圍：0-100mm，分辨率:0.1mm（選配）直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm（選配）直線傳感器：500mm，測量范圍：0-500mm，分辨率:0.1mm（選配）360線傳感器：360о，測量范圍：0-1000mm，分辨率:0.25о。加速度傳感器測量范圍：0-300mm，分辨率:0.1mm。激光傳感器測量范圍：0-300mm，分辨率:0.1mm（選配）10. 電流顯示：電30A,分辨率：0.01A。11. 儀器電源 ：AC 220V ± 10％；50Hz ± 2％12. 直流電源輸出:DC6～270V連續可調，DC110V≤30A（短時），DC220V≤ 20A(短時)。 外觸發觸發電壓：AC/DC10-300V，電流≤120A14. 隔離開關測量范圍：⑴、電壓輸出：DC6～270V（可調）；⑵、電源輸出時間：0.01-20秒（可設置）；⑶、斷口信號采集時間為200秒；⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數15.主機體積：360×260×170mm16.使用環境： -20℃~＋50℃17.相對濕度：≤90％四、術語定義：、三相不同期：指開關三相分（合）閘時間之間的及小值差值。、同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即次接觸到完全接觸間的時間）
